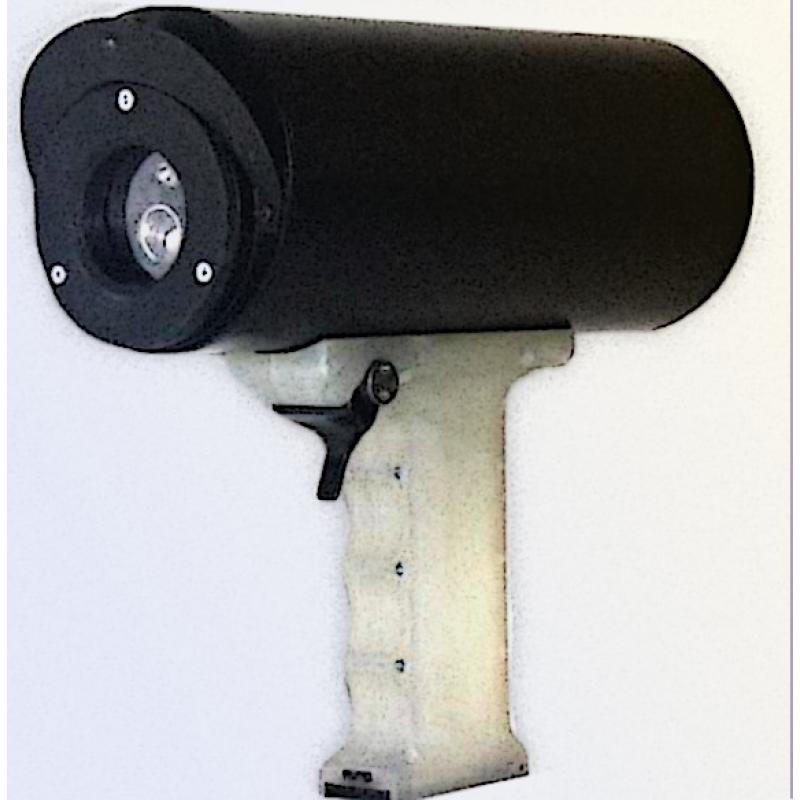

Портативный рентгеновский анализатор ElvaX Geo

Рентгенофлуоресцентный портативный анализатор ElvaX Geo для геологоразведочных задач

Данное устройство предназначено для выполнения рентгенофлуоресцентного анализа образцов в условиях, отличных от лабораторных, с учётом особенностей сложного природного окружения. Модель рассчитана на длительную эксплуатацию без перерывов и может работать с материалами, имеющими неоднородную структуру. Важной характеристикой является площадь измеряемого участка, достигающая 800 мм², что позволяет исследовать крупные участки образцов.

Для повышения удобства эксплуатации в полевых условиях прибор может крепиться на удлинённую ручку, что обеспечивает доступ к анализируемым объектам без необходимости наклоняться, в том числе при исследовании грунта и труднодоступных зон. Результаты измерений передаются оператору голосовыми сообщениями через беспроводную гарнитуру.

Управление устройством осуществляется с помощью карманного ПК, помещённого в защитный чехол, который можно скрыть под верхней одеждой для защиты от неблагоприятных погодных условий.

Энергопитание прибора обеспечивается внешним литий-ионным аккумулятором, который при необходимости может быть дополнительно изолирован для предотвращения снижения ёмкости при отрицательных температурах.

Методика анализа и программное обеспечение

Программная часть прибора базируется на вычислении концентраций элементов с помощью метода фундаментальных параметров и регрессионного анализа, что позволяет выполнять анализ без обязательного использования стандартных образцов. При этом аппарат проходит калибровку по рудным породам с применением эталонов, соответствующих стандартам NIST.

Области применения

• Горнодобывающая промышленность и переработка руд
• Полевые геологические исследования
• Экологический мониторинг
• Анализ почвенных образцов
• Геохимическое картографирование территорий

Конструктивные особенности

• Проектирование, ориентированное на работу в течение продолжительного времени без прерываний
• Использование комбинированного подхода к калибровке — теоретических расчетов и эмпирических данных
• Цифровая корректировка результатов с учётом температурных и атмосферных изменений для стабилизации показателей
• Корпус с классом защиты IP67, обеспечивающий защиту от влаги, пыли и грязи в экстремальных условиях
• Обмен и хранение информации реализованы посредством интерфейсов USB, Wi-Fi, Bluetooth; присутствует поддержка MicroSD и GPS-модуль для определения геопозиции
• Передача результатов анализа производится голосовыми уведомлениями через Bluetooth-гарнитуру
• Встроенные меры безопасности включают ИК-датчик приближения и систему контроля радиационного уровня

Технические характеристики

• Источник рентгеновского излучения: digiX-50 с Rh и W анодами; параметры: 50 кВ, 200 мкА, 5 Вт
• Детектор: Fast SDD, площадь сенсора 25 мм², опция 70 мм²; разрешающая способность — менее 140 эВ при 5.9 кэВ; счёт свыше 500 000 имп/с
• Порог обнаружения элементов: Ti, V, Cr, Mn, Fe — 5-10 ppm; Co, Ni, Cu, Zn, Pb — 15-20 ppm; As, Se — 15-17 ppm; Rb, Sr, Zr, Nb, Pd, Ag, Au — 2-5 ppm; Cd, Sn, Sb — 3-5 ppm
• Обработка сигнала: цифровая технология DAS с частотой 80 МГц, 4096 MCA каналов
• Дисплей: сенсорный 4.3 дюйма
• Подключение: USB, Bluetooth, Wi-Fi
• Геолокация: интегрированный GPS-приёмник
• Вес: 2 кг
• Степень защиты корпуса: IP67
• Платформа обработки: Windows EC7 с поддержкой методов фундаментальных параметров и эмпирической калибровки
